Tunalyzer - tester střídavých motorů

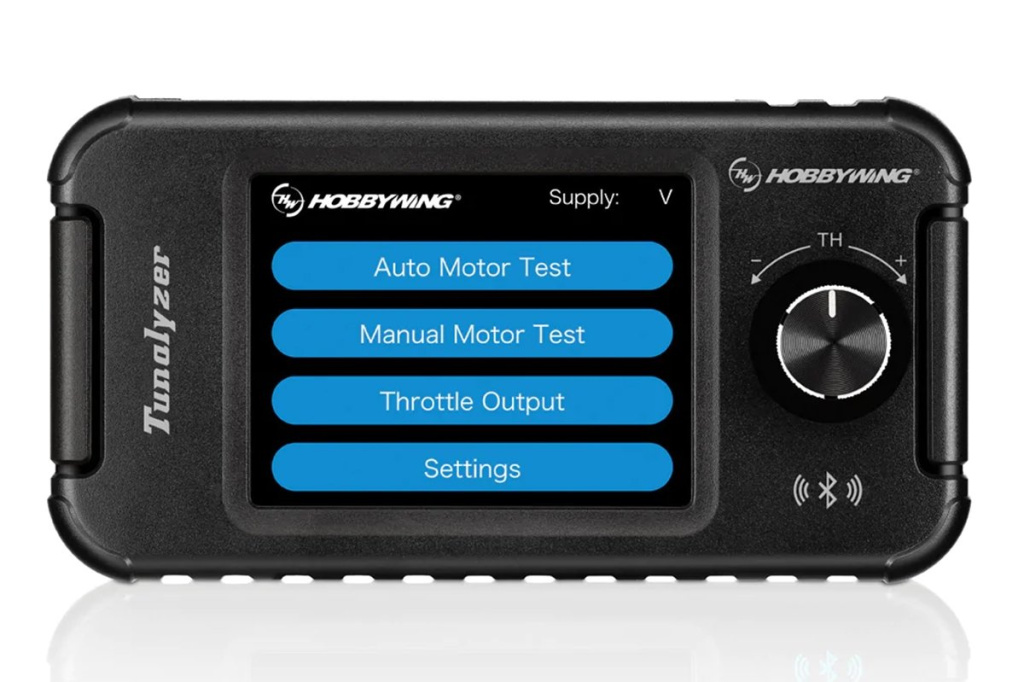

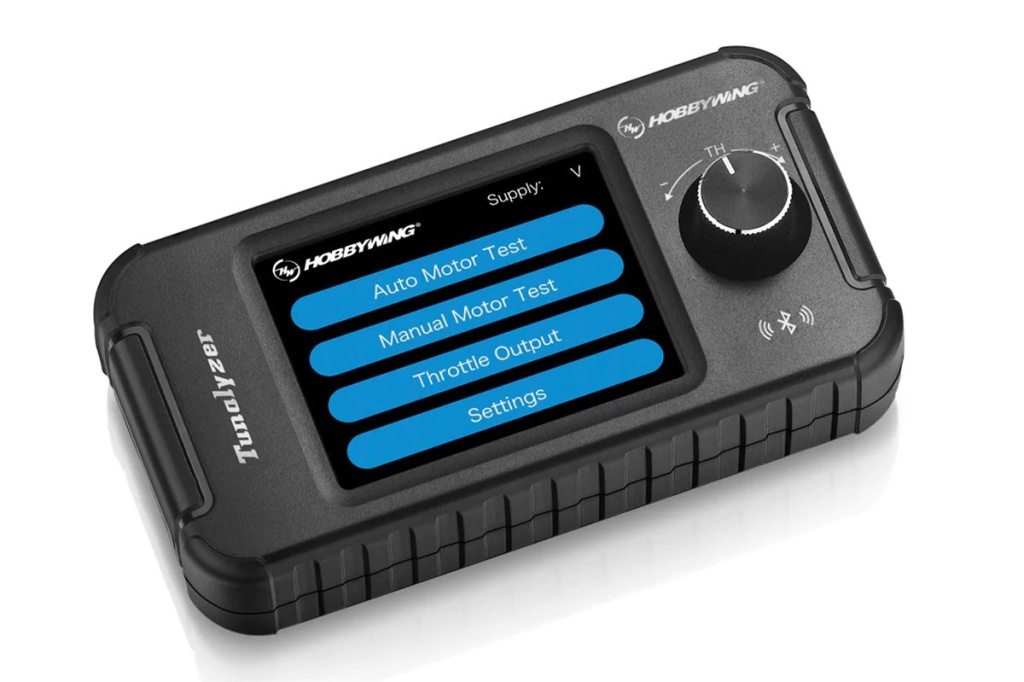

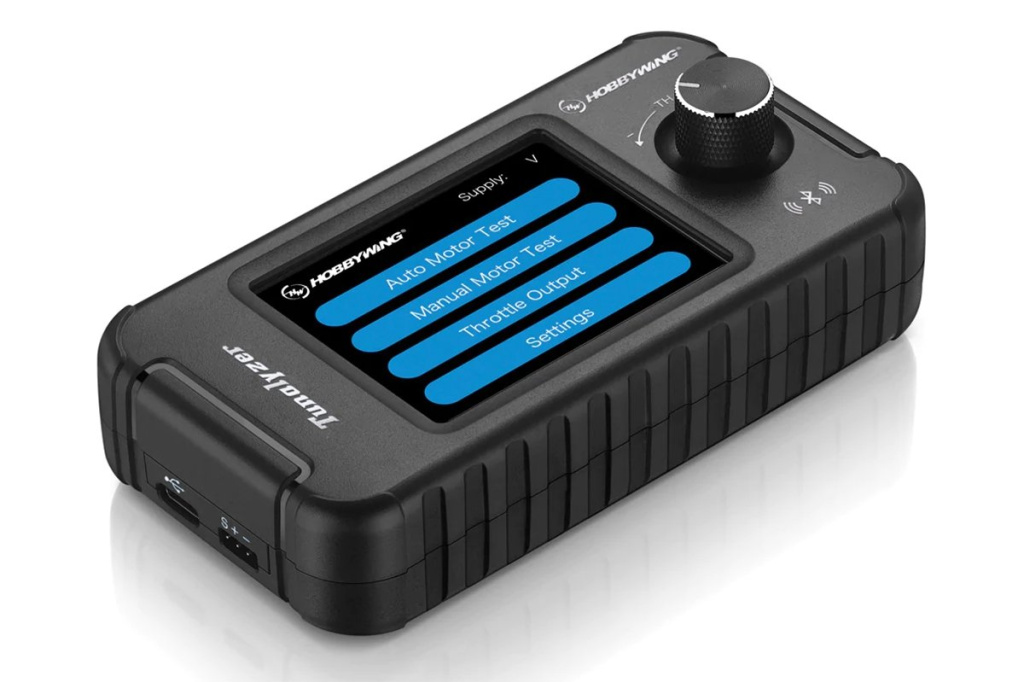

Tester střídavých elektromotorů Hobbywing Tunalyzer je elektronický přístroj speciálně zkonstruovaný pro měření parametrů, jako je počet otáček na volt („KV“), otáčky motoru, měření proudového odběru, měření časování (průměrné hodnoty i jednotlivých fází), kontrola funkcí Hallových senzorů střídavých motorů. Naměřené hodnoty pro střídavé motory se snímači i bez snímačů jsou zobrazovány na dotykovém LCD displeji. Tunalyzer také pracuje jako servotester a díky vestavěnému Bluetooth umožňuje nastavování regulátorů otáček Hobbywing a aktualizaci jejich firmwaru s pomocí mobilní aplikace HW Link.

Tunalyzer umožňuje testování střídavých elektromotorů se senzory i bez senzorů s 2-60 póly. Pro napájení testeru budete potřebovat 2-4S LiPo akumulátor, který by měl mít kapacitu aspoň 2000 mAh.

1. Měření parametrů střídavých motorů se snímači („sensored“) i bez snímačů („sensorless“)

Pro měření se do Tunalyzeru zapojí tři fázové kabely motoru, kabel senzorů (u motoru senzory) a napájecí (pohonný) akumulátor 2-4S LiPo. Tunalyzer potom provede test při zvoleném pracovním napětí (7,4 V nebo 3,4 V pro motory s KV >8000 nebo s méně než 4,5 závity) - buď v automatickém, nebo ručním režimu (otáčky motoru se řídí knoflíkem). Tunalyzer měří a zobrazuje:

• testovací napětí
• proud motoru
• otáčky na Volt (KV)
• mechanické časování - průměrné i pro jednotlivé fáze (jen pro motory se senzory)
• odchylku polohy senzorů (jen pro motory se senzory)
• asymetrii magnetů rotoru (jen pro motory se senzory)
• odchylku signálu Hallových senzorů (jen pro motory se senzory)
• teplotu motoru (jen pro kompatibilní motory Hobbywing se senzory a teplotním čidlem v motoru)

2. Servotester

Tunalyzer může sloužit jako servotester - zdroj servo signálu s impulsy v rozmezí šířek 1-2 ms; signál se nastavuje pomocí knoflíku. Můžete tak testovat regulátory otáček, serva nebo jiná zařízení ovládaná standardní servo signálem se šířkově modulovanými impulsy (PWM) bez RC soupravy. (V tomto režimu se Tunalyzer napájí z BEC připojeného regulátoru nebo z externího akumulátoru 6-8,4 V.)

3. Bluetooth pro nastavování/aktualizaci regulátorů otáček

Tunalyzer může díky vestavěnému Bluetooth sloužit pro nastavování kompatibilních regulátorů Hobbywing (to jsou ty, které umožňují nastavování pomocí OTA modulu) a aktualizaci jejich firmwaru s pomocí mobilní aplikace HW Link. (V tomto režimu se Tunalyzer napájí z BEC připojeného regulátoru nebo z externího akumulátoru 6-8,4 V, nemá-li regulátor BEC.)

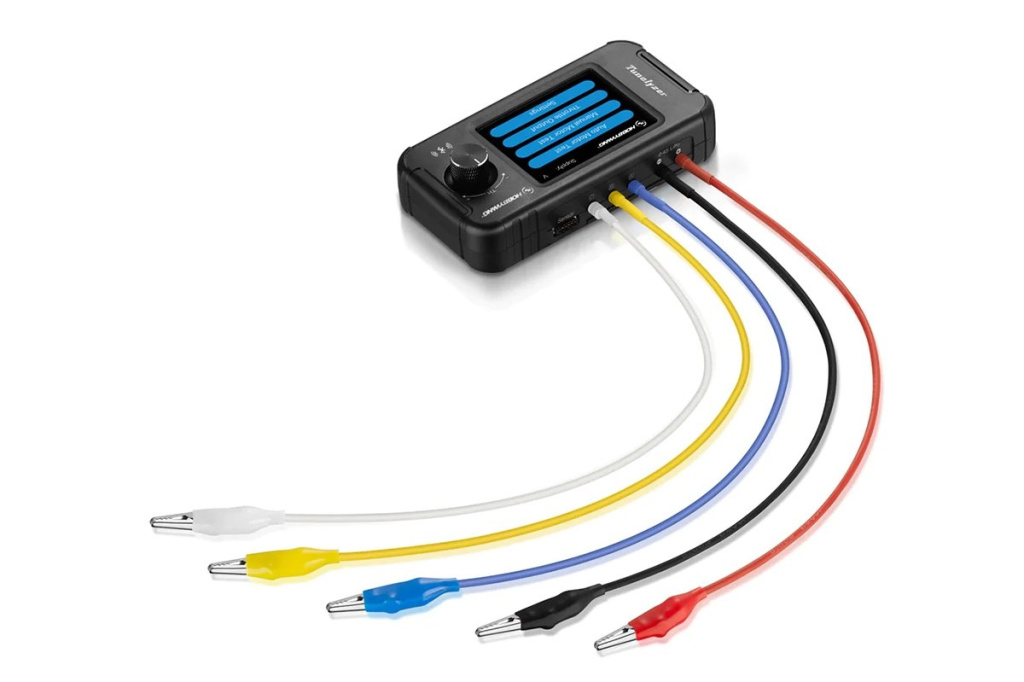

Sada testeru obsahuje: Tunalyzer, 2 napájecí kabely (3,5 mm banánky/krokosvorky - červený + černý), 3 fázové kabely (3,5 mm banánky/krokosvorky - modrý + bílý+ žlutý), přepravní brašnu, návod.
